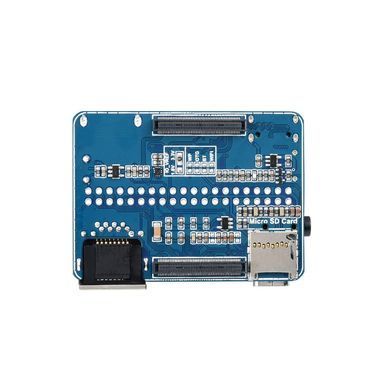

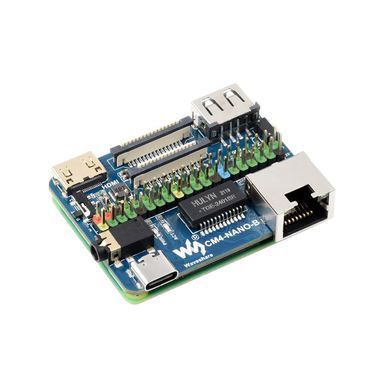

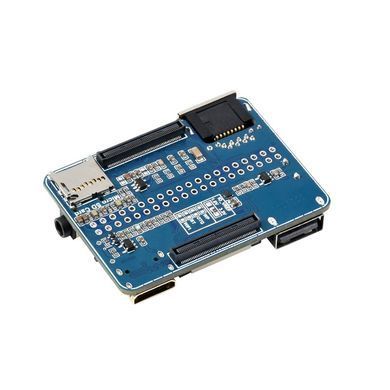

Raspberry Pi Compute Module 4 Nano Base Board (B) (21726)

Raspberry Pi Compute Module 4 - не входить до комплекту поставки!

Raspberry Pi Compute Module 4 Nano Base Board (B) (21726) – це базова плата для Compute Module 4 Lite/eMMC, що підходить для оцінки роботи обчислювального модуля Raspberry Pi CM4 або для його інтеграції в кінцеві продукти. Nano Base Board має габарити саме обчислювального модуля. У комплекті поставки є штирьовий 40-pin GPIO роз'єм, що може бути розпаяний на платі для зручності користування, але не встановлений по замовчуванню з міркування зменшення габаритів плати.

Відмінність Raspberry Pi Compute Module 4 Nano Base Board (B) від Raspberry Pi Compute Module 4 Nano Base Board (А)  полягає в наявності таких інтерфейсів: GIGABIT Ethernet, DSI, HDMI.

Технічні характеристики:

Інтерфейси:

1. Роз’єм CM4 підходить для всіх варіантів Compute Module 4
2. Гніздо для карти Micro SD для підключення карти Micro SD із попередньо записаним образом (ЛИШЕ для Lite версії)
3. Роз’єм 40PIN GPIO для підключення різних плат розширення
4. Роз'єм Gigabit Ethernet RJ45
5. Роз'єм USB Type-C для Живлення / Програмування (живлення 5 В або використовується для запису eMMC)
6. Аудіороз'єм 3,5 мм
7. Кнопка користувача
8. Роз'єм USB2.0 для підключення різних пристроїв USB
9. Роз'єм CSI. Інтерфейс камери MIPI CSI
10. Роз'єм DSI. Інтерфейс дисплея MIPI DSI
11. MP1658
12. Роз'єм Mini HDMI підтримує вихід 4K 30fps
13. Перемикач BOOT
ON: перемикає USB на інтерфейс типу C, переходить в режим завантаження після ввімкнення (налаштовано як диск великої ємності через завантаження RPI)
OFF: перемикає USB на інтерфейс типу A, не переходить в режим завантаження під час увімкнення (завантажується з картки eMMC або Micro SD)

Габаритні розміри:  56 мм × 41 мм

Інформація для розробників  (Wiki): CM4-NANO-B

До комплекту поставки входять:

1. CM4-NANO-B x1
2. 2*20PIN кольоровий прямий роз'єм x1

1. 2.

Вага: 0.019 кг
