USB TO RS485 (C) - це компактний ізольований двонаправлений перетворювач USB-RS485 промислового класу на базі мікросхеми FT232RNL, призначений для підключення пристроїв із шиною RS485 до комп'ютера, ноутбука або промислового контролера через USB. Він перетворює інтерфейс USB хоста на диференціальний шинний інтерфейс RS485, що підходить для промислового керування, налагодження пристроїв, зв'язку з пристроями Modbus, міжміського послідовного зв'язку та подібних застосувань. Модуль оснащений ізольованим приймачем, TVS, захистом від електростатичної електрики, самоскидним запобіжником та захисними діодами, що підвищує завадостійкість у складних промислових умовах та зменшує вплив перенапруг, електростатичної електрики, різниці потенціалів заземлення та неправильного підключення до хоста та шинних пристроїв. Даний перетворювач являє собою універсальний адаптер для швидкого та надійного підключення обладнання з інтерфейсом RS485 до сучасних пристроїв із портом USB, що забезпечує стабільний обмін даними в промислових і комерційних застосуваннях.
Основні особливості:
- Підтримка двонаправленого перетворення USB на RS485
- Вбудований оригінальний чіп FT232RNL забезпечує високошвидкісний, стабільний та надійний зв'язок з відмінною сумісністю
- Вбудований ізольований приймач-передавач, інтегрована електрична ізоляція та захист від електростатичних розрядів, ефективно покращують стабільність зв'язку та можливості захисту від перешкод у промисловому середовищі
- Вбудований TVS (придушувач перехідної напруги) ефективно пригнічує перенапругу та імпульсні імпульси в ланцюзі, захищений від блискавки та електростатики
- Вбудовані скидані запобіжники та захисні діоди забезпечують стабільні вихідні струми/напруги, забезпечують захист від перевантаження по струму/перенапруги, покращують стійкість до ударів
- 3 вбудовані світлодіоди PWR, TXD, RXD для індикації живлення та стану приймача-передавача
- Підтримка Windows, Linux, Mac, Android, WinCE та інших операційних систем.
Технічні характеристики:
- Тип продукту: ізольований перетворювач USB на RS485 промислового класу.
- Інтерфейс хоста: USB.
- Інтерфейс пристрою: RS485.
- Тип USB-роз'єму: USB-A.
- Робоча напруга USB: 5 В.
- Комунікаційний чіп: FT232RNL.
- Швидкість передачі даних: 300 біт/с ~ 512000 біт/с.
- Контакти RS485: A+, B-, GND.
- Тип роз'єму RS485: гвинтовий клемний з'єднувач.
- Керування напрямком: апаратне забезпечення автоматично керує напрямком даних.

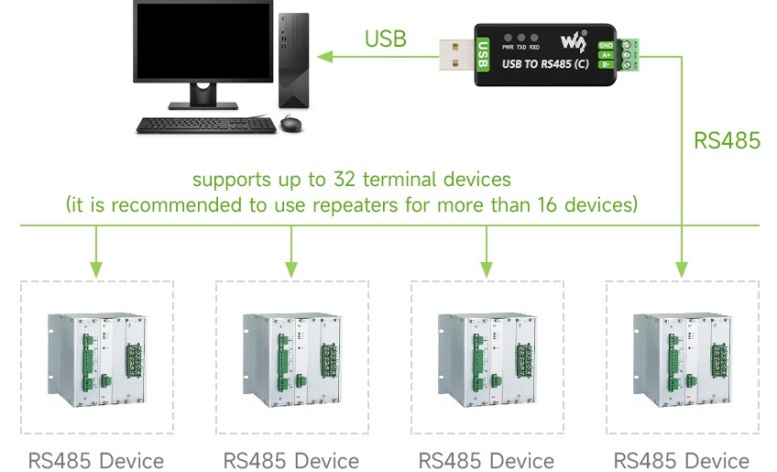

- Вузли RS485: точка-багатоточка, до 32 вузлів; для понад 16 вузлів рекомендується використовувати ретранслятор.
- Відстань передачі RS485: приблизно 1200 м при низьких швидкостях передачі.
- Відстань передачі USB: приблизно 5 м.
- Завершення RS485: вбудований балансувальний резистор 120 Ом.
- Захист інтерфейсу: захист від перенапруги/блискавки 600 Вт, захист від електростатичної напруги 15 кВ.
- Спосіб ізоляції: оптична ізоляція.
- Напруга ізоляції: до 2,5 кВ.
- Робоча температура: -40℃ ~ 85℃.
- Робоча вологість: 5% відносної вологості ~ 95% відносної вологості.
- Підтримувані операційні системи: Windows 11 / 10 / 8.1 / 8 / 7 / XP, Mac, Linux, Android, WinCE.

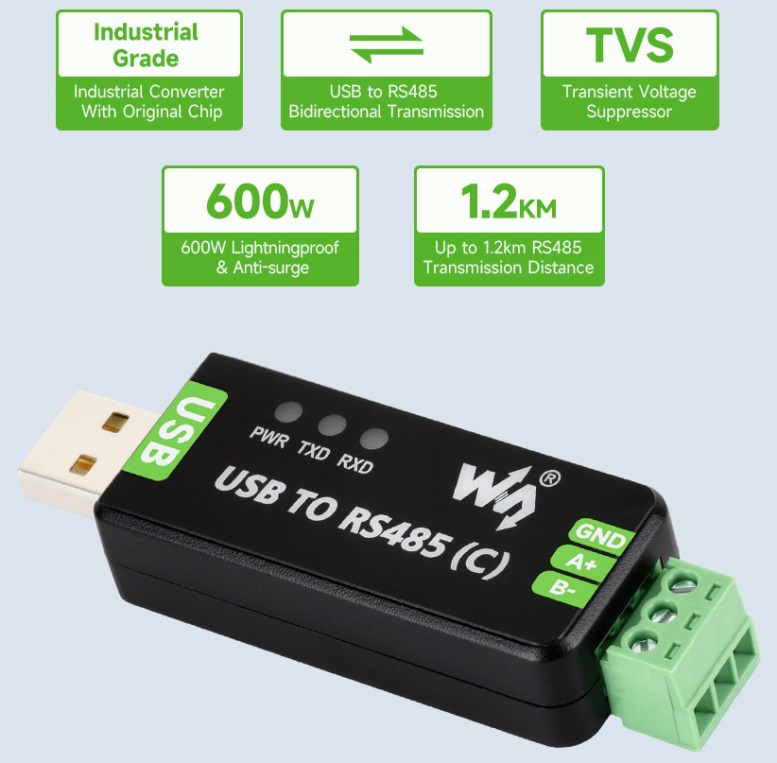

Ізольований двонаправлений перетворювач
Ізольований двонаправлений перетворювач промислового класу з USB на RS485 з оригінальним чіпом FT232RNL. Підтримує стабільний зв'язок, підходить для промислового обладнання керування або застосувань з високими вимогами до зв'язку.
Оригінальний вбудований чіп

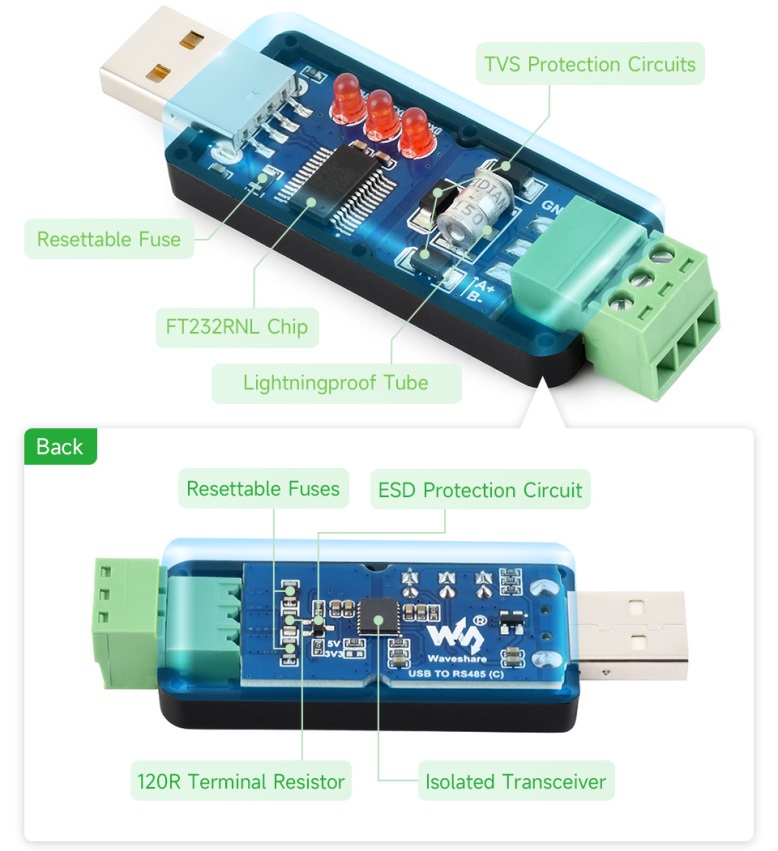

Оригінальний вбудований чіп FT232RNL, що забезпечує кращу стабільність та сумісність, вбудована блискавкозахистна трубка, плавкі запобіжники, що скидаються, схеми захисту від електростатичних розрядів (ESD) та перенапруг тощо.
Відстань передачі до 1,2 км
USB-сигнал може бути перетворений на збалансований диференціальний сигнал RS485, і швидкість передачі стабільна. Надійна швидкість становить 300 біт/с ~ 512000 біт/с, відстань передачі становить близько 1,2 км для RS485 та близько 5 метрів для USB.
Індикатори робочого стану
3 вбудовані світлодіоди для індикації живлення та стану трансивера

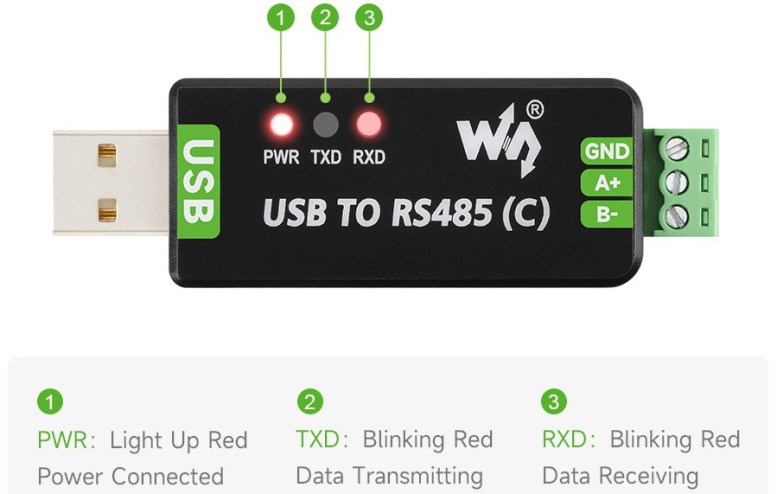

Опис світлодіодних індикаторів:
- Індикатор живлення PWR, світиться, коли підключено USB та виявлено напругу.
- Індикатор передачі TXD, світиться, коли дані надсилаються з порту USB.
- Індикатор отримання RXD, світиться, коли дані повертаються з боку пристрою RS485.

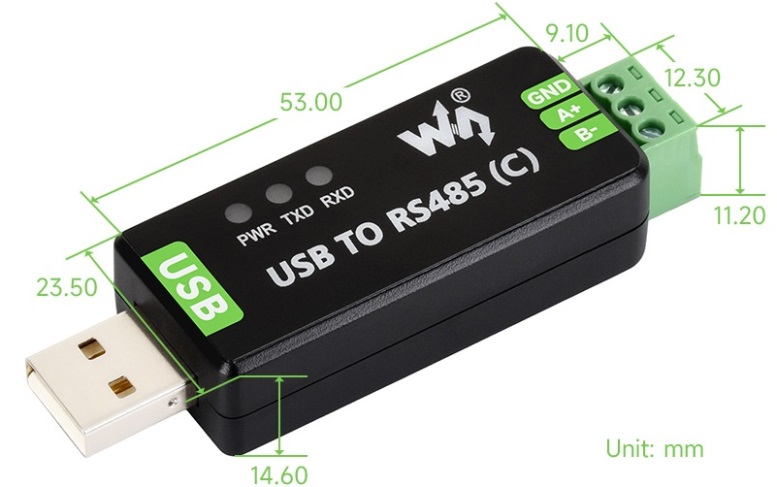

Габаритні розміри: 53 х 23,5 х 14,6 мм
WIKI: https://docs.waveshare.com/USB_TO_RS485_C
Вага: 0.069 г

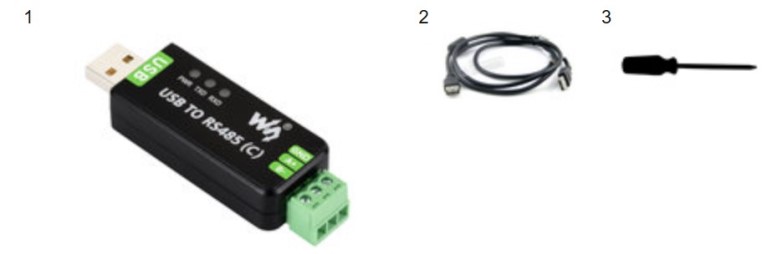

Комплект поставки:
- Модуль USB-RS485 (C) x1.
- Кабель USB типу A (чоловічий) до порту типу A (мама) ~1,2 м x1.
- Викрутка x1.
