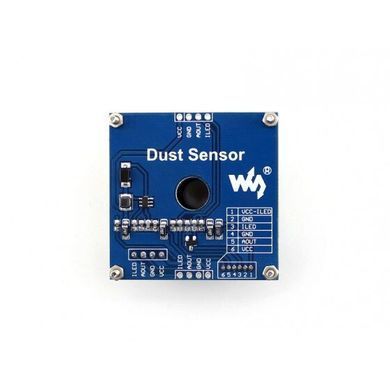

Waveshare Датчик Пилу (10500)

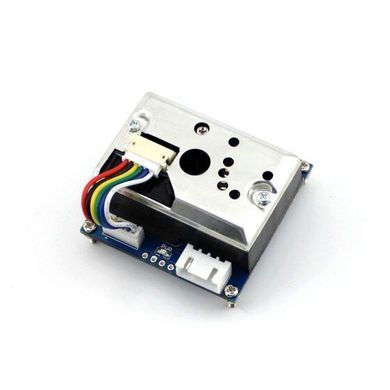

Waveshare Датчик Пилу (10500) — датчик для моніторингу якості повітря (наявності пилу). У своїй роботі використовує вмонтований оптичний датчик Sharp GP2Y1010AU0F, виявляє дрібні частинки діаметром більше 0,8 мкм, навіть такі як сигаретний дим.
Низький рівень споживання енергії, аналоговий вихід напруги сигналу, рівень вихоного сигналу знаходиться в лінійний залежності від щільності пилу.
Вбудована схема підвищення напруги для широкого діапазону джерел живлення.

Використовується для:
- Очищувач повітря
- Кондиціонер
- Моніторинг стану повітря
- Детектор PM2.5


Технічні характеристики:

• Чутливість: 0,5 В / (100 мкг / м3)
• Діапазон вимірювання: 500 мкг / м3
• Живлення: 2,5 В ~ 5,5 В
• Робочий струм: 20 мА (макс)
• Робоча температура: -10 ℃ ~ 65 ℃
• Температура зберігання: -20 ℃ ~ 80 ℃
• Термін служби: 5 років
• Розміри: 63,2 мм × 41,3 мм × 21,1 мм
• Розмір монтажних отворів: 2,0 мм
• Розмір отвору для повітря: 9,0 мм

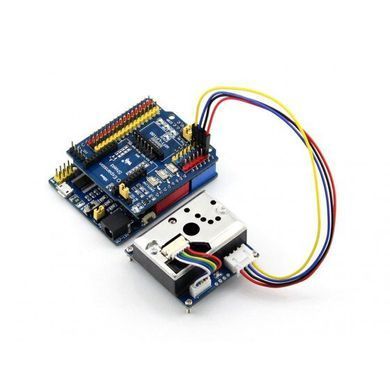

У разі роботи з MCU (мікро контролером):

VCC ↔ 2,5 В ~ 5,0 В
GND ↔ загалом по живленню
AOUT ↔ MCU.IO (аналоговий вихід)
ILED ↔ MCU.IO (роз'єм управління модуля)

Інформація для розробників (Wiki):

В комплекті поставки:

1. Датчик пилу × 1

2. 4-х контактний провід  XH2.54 × 1

Вага: 0.029 kg
