Waveshare Датчик Відстані (14929)

Waveshare Датчик Відстані (14929) - це модуль для оперативного і точного вимірювання відстані, так би мовити, "на льоту" (Time-of-Flight - ToF), заснований на використанні датчика VL53L1X, з діапазоном вимірювання відстані до 4 м і частотою проведення вимірювань до 50 Гц, він управляється через інтерфейс I2C і має досить низьке енергоспоживання.

VL53L1X - це датчик ToF, в який вбудована запатентована технологія ST FlightSense третього покоління. У порівнянні з другим поколінням VL53L0X, VL53L1X збільшує дальність дії ToF до 4 м і забезпечує підвищену частоту до 50 Гц.

На відміну від звичайних датчиків дальності, VL53L1X об'єднує фізичні інфрачервоні фільтри і оптику, використовує технологію ToF останнього покоління ST, яка дозволяє вимірювати абсолютне відстань незалежно від кольору і відбивної здатності цілі, а також має кращий захист від перешкод.

Особливості:

• Інтерфейс зв'язку I2C, управління включенням / виключенням модуля через контакти введення-виведення
• Вбудований перетворювач напруги, сумісний з робочою напругою 3,3 В / 5 В
• Поставляється з ресурсами для розробки і керівництвом (приклади для Raspberry Pi / Arduino / STM32)

Технічні характеристики:

• Робоча напруга: 3,3 В / 5 В
• Розмір: 20мм × 24мм
• Діаметр монтажних отворів: 2,0 мм
• Діапазон вимірювання відстаней: 40 ~ 4000 мм
• Точність дальності: ± 5%
• Час ранжирування (мінімум): 20 мс (режим короткій дистанції), 33 мс (режим середньої / великої дистанції)
• Поле зору: 27 °
• Довжина хвилі лазера: 940 нм
• Робоча температура: -20 ~ 80 ° C

Області застосування:

• У мобільних роботах (виявлення перешкод, відстеження стіни)
• Для виявлення користувача, для включення / вимикання і блокування / розблокування пристроїв, таких як персональні комп'ютери / ноутбуки / планшети
• У дронах (допомога при посадці, зависання, визначення стелі)
• В системах "розумний будинок" і освітлення (розпізнавання людей, розпізнавання жестів 1D)
• Камера (поліпшення автофокусу при слабкому освітленні, допомога у відстеженні фокусування відео)

Призначення роз'ємів:

• VCC: живлення 3,3 В / 5 В
• GND: земля
• SDA: висновок даних I2C
• SCL: тактовий висновок I2C
• SHUT: управління вимиканням, підключення до висновку IO
• INT: вихід переривання, підключається до висновку IO

Тестовий Приклад:

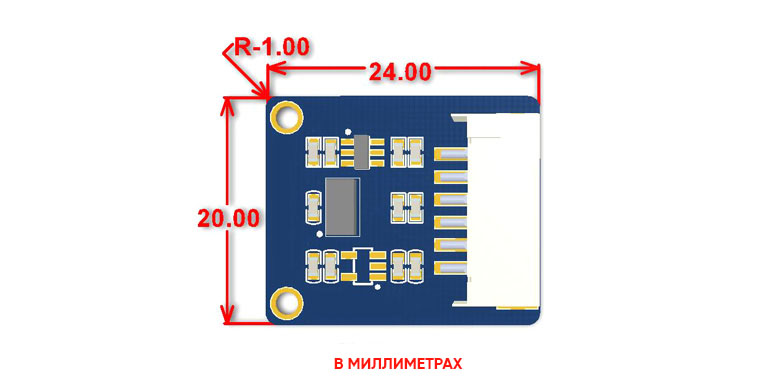

Габаритні розміри:  20мм × 24мм

Інформація для розробників  (Wiki):

В комплекті поставки:

1. Датчик VL53L1X - 1 шт.
2. Провід PH2.0 20cm з 6-ти піновим роз'ємом - 1 шт.

1.     2.

Вага: 0.005 кг
