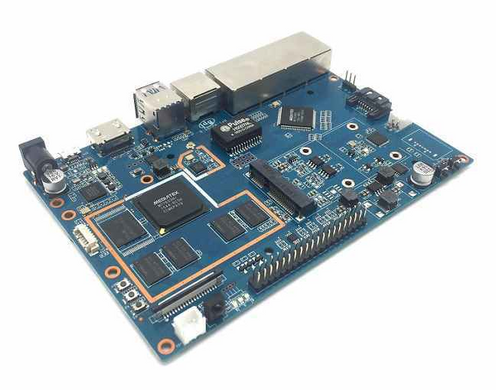

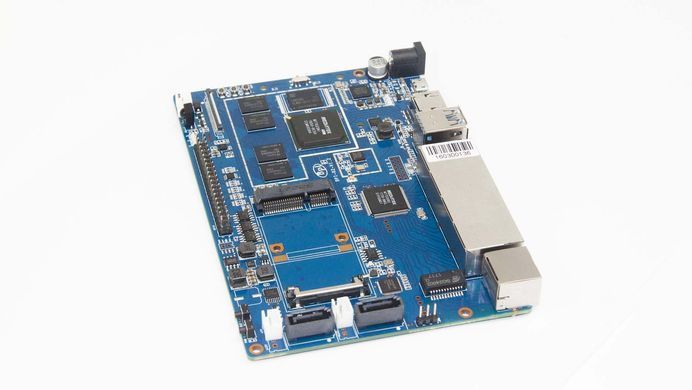

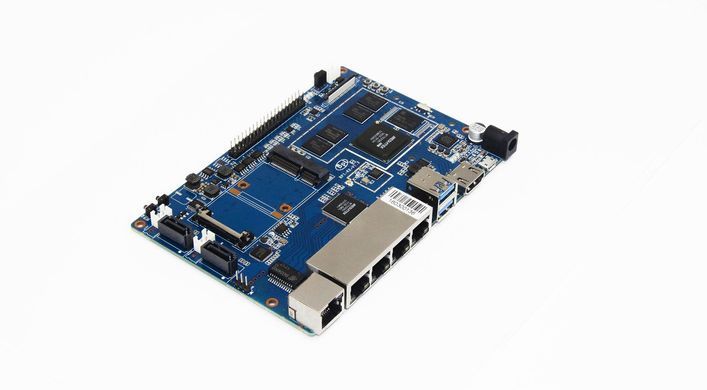

Мікрокомп'ютер Banana Pi R2

Banana Pi R2 - це поліпшена версія свого попередника BPI-R1. Нова модель обзавелася чотирьохядерним процесором ARM Cortex-A7, 8 ГБ вбудованої флеш-пам'яті і додатковим слотом USB. Оперативна пам'ять збільшилася до 2 ГБ, а за графіком тепер відповідає Mali 450 MP4.

Особливістю Banana Pi R2 є наявність безлічі інтерфейсів, що дозволяють використовувати комп'ютер як високопродуктивний маршрутизатор з функціями зберігання і обробки даних. BPI-R2 оснащений 4 портами Gigabit LAN, 1 портом Gigabit WAN, має 2 SATA роз'єму, вбудований Wi-Fi і BLE 4.1 для бездротового зв'язку, 2 порти USB 3.0 і роз'єм Mini PCIe для підключення зовнішніх модулів.

Основні характеристики:

• SoC Mediatek MT7623N Quad-core Cortex-A7 @ 1.3 GHz
• Графічний процесор Mali-450MP4 (MPEG1 / 2, H.263, H.264, HEVC / H.265 1080P @ 60fps)
• 2GB DDR3 SDRAM (включаючи GPU)
• Вбудована пам'ять 8GB EMMC Flash
• Підтримка карт пам'яті microSD (об'ємом до 256GB)
• SATA інтерфейс (2 роз'єми)
• Mini PCIe інтерфейс (1 + 1 доступний на пінах)
• Gigabit LAN х4, Gigabit WAN х1 (чіп MT7530)
• Вбудований двохдіапазонний (2.4GHz / 5GHz) Wi-Fi 802.11 a / b / g / n і BLE 4.1 (чіп MT6625L)
• HDMI інтерфейс
• USB 3.0 х2
• MicroUSB 2.0 OTG x1
• Інтерфейс MIPI DSI для підключення дисплея
• 40 пінів GPIO з UART, I2C, SPI, PWM, I2S
• Вбудований ІК приймач
• Кнопки живлення і перезавантаження і призначені для користувача
• Світлодіоди для індикації стану та активності
• 5V роз'єм для підключення вентилятора
• налагоджувальний порт
• Конектор для підключення акумулятора
• Живлення: 12V 2A
• Габарити: 148 × 100.5 mm.

Основні елементи:

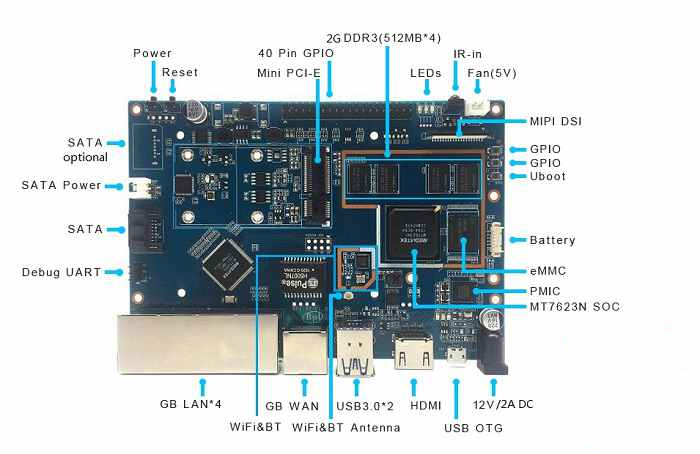

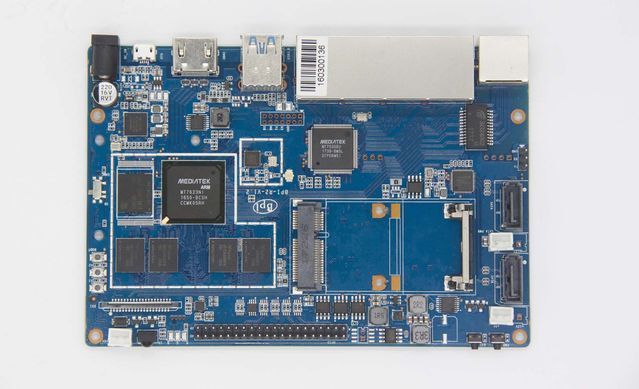

Фронтальний вид:

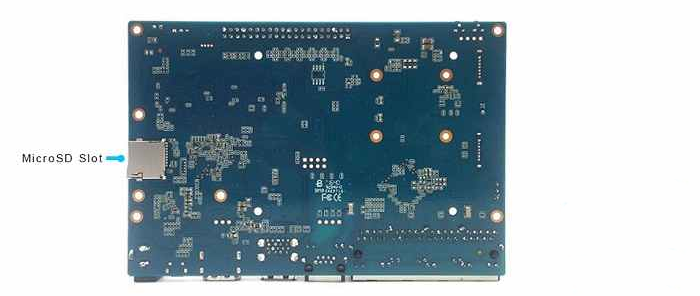

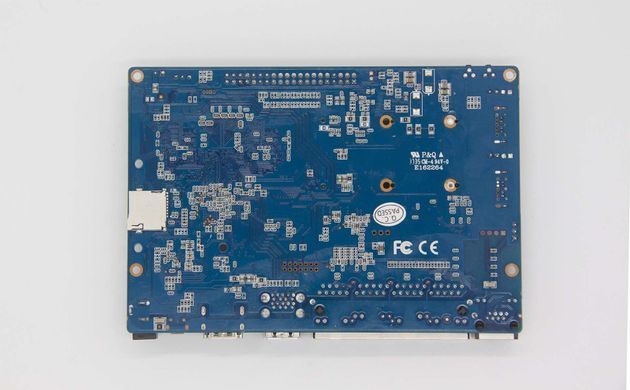

Зворотній бік:

Конакти роз'єму GPIO аналогічні з контактами Raspberry PI:

Габаритні розміри: 148mm × 100.5mm

Як і вся лінійка мікрокомп'ютерів Banana Pi, даний пристрій підтримує роботу з операційними системами Android, Debian linux, Ubuntu linux, Raspbian system і ін. ОС.

Wiki для розробників:
