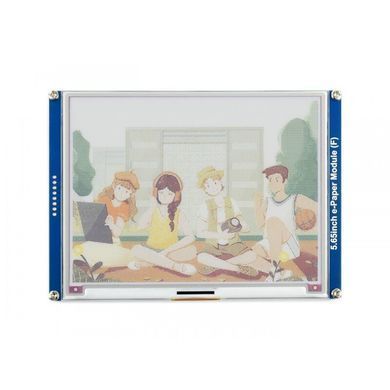

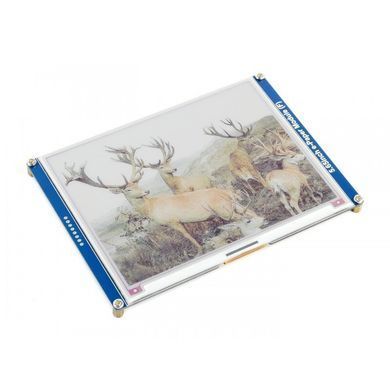

Дисплей 5.65inch 600x448 E-Ink 7-Color (18295)

Дисплей 5.65inch 600x448 E-Ink 7-Color (18295) - це 7- кольоровий дисплейний модуль, що працює за технологією ePaper (ACeP), з діагоналлю екрана 5.65 ", роздільною здатністю екрану 600х448 пікс. І забезпечений контроллером, взаємодіє через інтерфейс SPI із зовнішніми пристроями. Завдяки таким переваг технології E-ink, як ультранизьким енергоспоживанням, широкий кут огляду екрану, чітке відображення навіть при відсутності живлення, він може застосовуватися для різних додатків, наприклад як табличка або цінник товару, в промисловому обладнанні, як беджики на конференціях і т.п.

Основні особливості:

• немає підсвічування екрану;
• продовжує показувати останню завантажену інформацію тривалий час навіть при відсутності живлення;
• ультранизьким енергоспоживанням, живлення а передусім необхідно тільки для оновлення зображення;
• SPI іінтерфейс для роботи з мікроконтролерами Raspberry Pi / Jetson Nano / Arduino / STM32 і ін .;
• вбудований перетворювач напруги, сумісний з 3,3 / 5В микроконтроллерами;
• захисне скло з акрилу;
• поставляється з ресурсами для розробки і керівництвом (з прикладами для Raspberry Pi / Jetson Nano / Arduino / STM32).

Характеристики:

• Робоча напруга: 3,3 В / 5 В
• Інтерфейс: 3-провідний SPI, 4-дротовий SPI
• Габаритні розміри: 138,5 мм × 100,5 мм
• Розмір дисплея: 114,9 мм × 85,8 мм
• Розмір пікселя: 0,1915 × 0,1915
• Роздільна здатність: 600 × 448

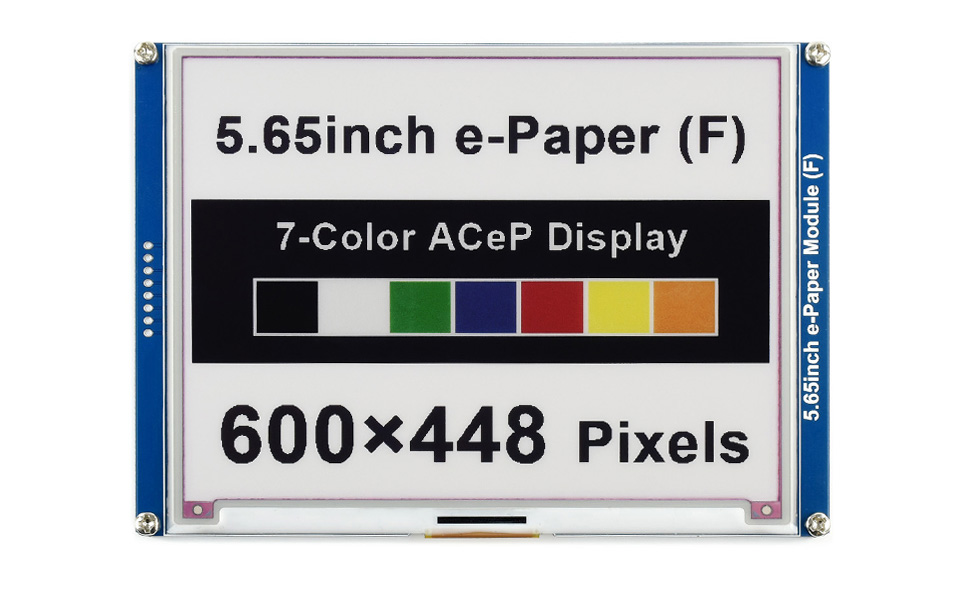

• Колір дисплея: ACeP 7-кольорів
• Градацій сірого: 2
• Час повного оновлення: 15 с
• Потужність поновлення: 50 мВт (зазвичай)
• Енергоспоживання в сплячому режимі: <0,01 мВт
• Кут огляду:> 170 °

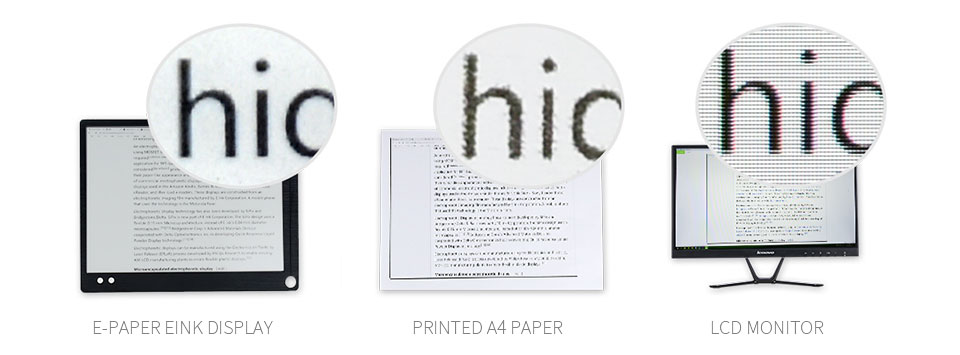

Переваги E-ink дисплеїв:

Технологія роботи E-ink дисплея заснована на принципі електрофоретичної мікрокапсули: заряджені частки, зважені в прозорої рідини, будуть переміщатися по сторонам мікрокапсули при додатку електричного поля, роблячи мікрокапсулу видимої і відбиваючи навколишній світ, як на традиційному друкованої папері. Такий дисплей буде чітко відображати зображення / текст при світлі лампи або природному світлі, не вимагає підсвічування і має кут огляду майже до 180 °.

SPI інтерфейс для роботи з мікроконтролерами Raspberry Pi / Jetson Nano / Arduino / STM32:

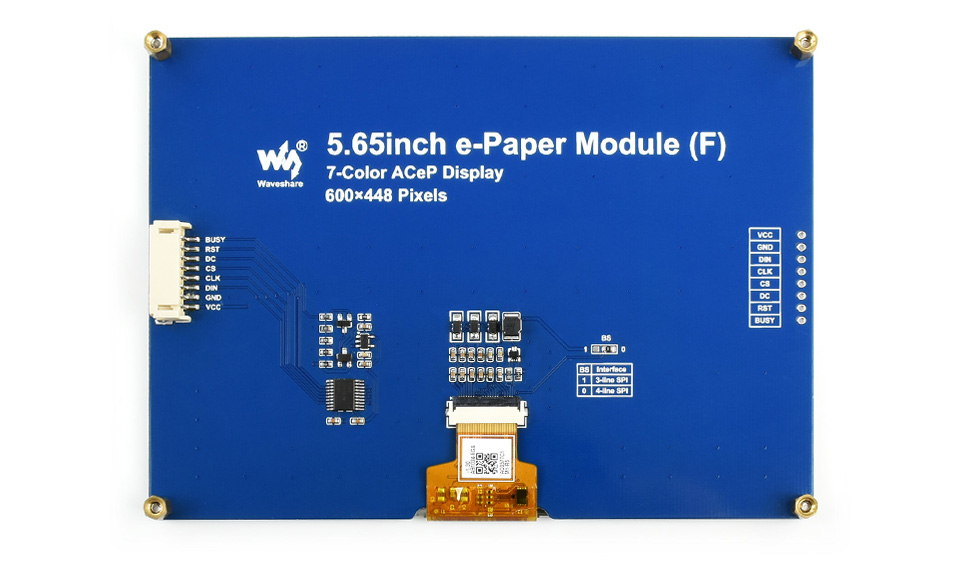

Распіновка:

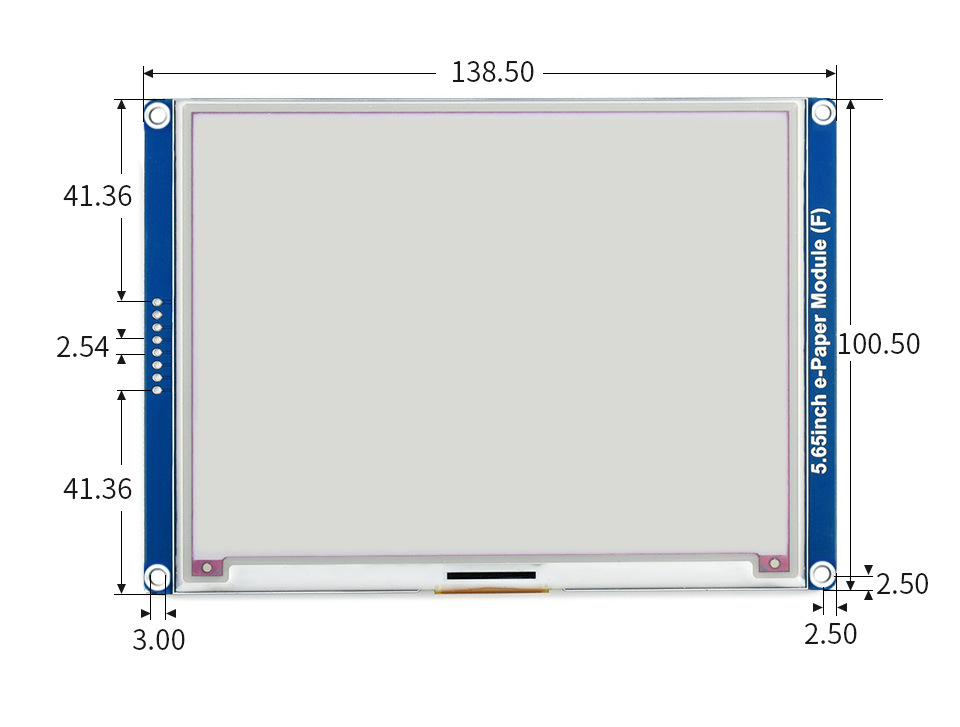

Габаритні розміри (в мм):

Ресурси для розробників:

У комплект поставки входить:

1. 5.65inch e-Paper Module (F) - 1 шт.
2. PH2.0 20cm 8Pin кабель - 1 шт.

1.   2.

Вага: 0.086 кг

Керівництво з вибору моделі:

1. Займає близько 0,3 с на часткове оновлення картинки.
2. Роз'єм PI: стандартний роз'єм Raspberry Pi 40PIN GPIO з підтримкою плат серії Raspberry Pi.
