Двигун постійного струму з редуктором DCGM-3865-12V-EN-240RPM (22346)

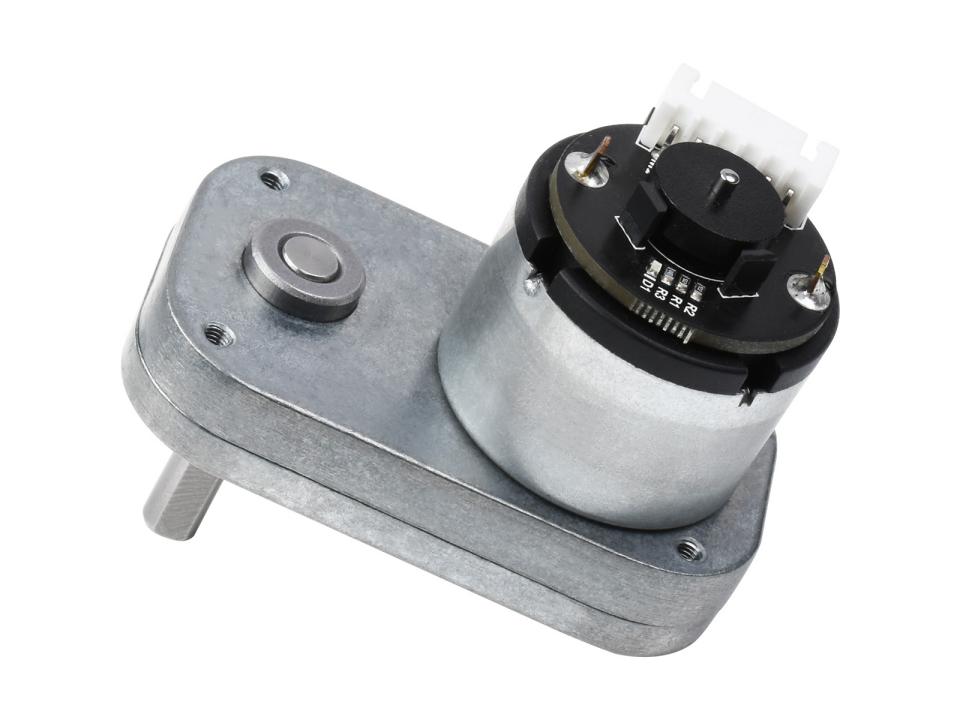

Двигун постійного струму з редуктором DCGM-3865-12V-EN-240RPM (22346) – суцільнометалевий редукторний двигун постійного струму з L-подібним постійним магнітом, магнітний кодер Холла. В основному використовується в роботах з короткою колісною базою та L-подібних додатках. У редукторі немає функції самоблокування, вихідний вал можна обертати вручну.

Приклади використання:

Технічні характеристики:

РОБОЧА НАПРУГА: DC 12 В
НОМИНАЛЬНА ПОТУЖНІСТЬ: 5,2 Вт
ШВИДКІСТЬ НА ХОЛОСНОМУ СТРУМІ: 240 об/хв
МОМЕНТ ЗАБЛОКОВАНОГО РОТОРА:  ≥8,5 кг.см
СТРУМ ХОЛОСНОГО ХОДУ:  0,15 A МАКС
СТРУМ ЗАБЛОКОВАНОГО РОТОРА:  ≤3,5 А
НОМИНАЛЬНЕ НАВАНТАЖЕННЯ:  4,0 кг.см
РОЗДІЛЬНА ЗДАТНІСТЬ ДАТЧИКА ХОЛЛА: Базовий 11 PPR × 42 = 462 PPR
НОМИНАЛЬНА ШВИДКІСТЬ: 125 об/хв
Передаточне число:  1:42
НОМИНАЛЬНИЙ СТРУМ: 1,0 A МАКС

Технічні характеристики енкодеру:

ТИП: Двофазний інкрементний магнітний кодер Холла типу AB
LINE RATE:  Базовий імпульс 11 PPR x Передавальне число
ДЖЕРЕЛО ЖИВЛЕННЯ:  DC 3.3V / DC 5.0V
ОСНОВНА ФУНКЦІЯ: з підтягуючим резистором, безпосередньо підключається до MCU
ТИП ІНТЕРФЕЙСУ:  XH2.54-6PIN
ТИП ВИХІДНОГО СИГНАЛУ: Прямоугольна фаза AB
ЧАСТОТА ВІДПОВІДІ: 100 КГц
ОСНОВНІ ПУЛЬСИ: 11 PPR
КІЛЬКІСТЬ ПОЛЮСІВ МАГНІТНОГО КІЛЬЦЕВОГО ПУСКА: 22 полюси (11 пар полюсів)

Розпіновка:

Габаритні розміри: 38мм х 64,4мм х

Інформація для розробників Wiki: www.waveshare.com/wiki/DCGM-3865-12V-EN-240RPM

У комплект поставки входить:

1. DCGM-3865-12V-EN-240RPM x1
2. Кабель х1

Вага: 0.167 кг
